1. Introduction des propriétés de feuille d'aluminium 5052 H32
L'alliage d'aluminium 5052-H32 combine un poids léger, une résistance robuste et une résistance à la corrosion supérieure.
Lorsque vous évaluez5052 H32 Propriétés de feuille d'aluminium, vous découvrez un matériau que les ingénieurs font confiance pour les decks marins, les façades architecturales et les enclos industriels.
Dans cet article, nous analysons sa chimie, sa mécanique et ses performances réelles et nous soutenons nos idées avec des données concrètes.
2. Composition chimique et microstructure
Éléments d'alliage nominal et leurs rôles
Vous trouverez ci-dessous un tableau consolidé montrant les éléments d'alliage clés dans les propriétés de feuille en aluminium 5052 H32:
| Élément | Contenu nominal (WT%) | Rôle / effet principal |
|---|---|---|
| Aluminium | Équilibre | Métal de base offrant une faible densité et une conductivité thermique / électrique élevée |
| Magnésium | 2.2 – 2.8 | Le renforcement majeur via Mg₂al₃ précipite; augmente la traction / la limite d'élasticité d'environ 10 MPa par augmentation de 0,1% de mg |
| Chrome | 0.15 – 0.35 | Épinglage des grains; affine la microstructure; Améliore la résistance à la corrosion en stabilisant le film d'oxyde |
| Manganèse | Moins ou égal à 0,10 | Améliore légèrement la résistance et la résistance à la recristallisation |
| Fer | Moins ou égal à 0,40 | Impureté; peut former des intermétalliques qui réduisent légèrement la ductilité si |
| Silicium | Moins ou égal à 0,25 | Impureté; limite la plage de fusion et aide à contrôler la fluidité pendant la coulée |
| Cuivre | Moins ou égal à 0,10 | Impureté; Des quantités excessives peuvent réduire la résistance à la corrosion |
| Zinc | Moins ou égal à 0,25 | Impureté; généralement inerte mais maintenu bas pour maintenir les performances de corrosion |
Tableau: Composition et rôles fonctionnels des éléments d'alliage dans la feuille d'aluminium 5052-H32.
Caractéristiques microstructurales en température H32
Dans le tempérament H32, 5052 feuilles subissent un durcissement modéré de déformation (environ ¾ dur) avec une stabilisation de l'éclairage.
En conséquence, leur microstructure présente des grains allongés parsemés de mg₂al₃ précipités, augmentant la limite d'élasticité à environ 145 MPa sans compromettre gravement la ductilité.
3. Propriétés physiques de 5052 H32 aluminium
Pour apprécier pleinement5052 H32 Propriétés de feuille d'aluminium, il est essentiel de considérer un éventail plus large de paramètres physiques.
Le tableau ci-dessous intègre des métriques supplémentaires telles que le module élastique, la chaleur spécifique et la plage de fusion pour donner une vue plus complète de la façon dont cet alliage se comporte en service.
| Propriété | Valeur | Unités | Notes |
|---|---|---|---|
| Densité | 2.68 | g / cm³ | Environ un tiers du poids de l'acier |
| Gravité spécifique | 2.68 | - | Sans dimension; cohérent dans la série 5xxx |
| Module de Young | 69 | GPA | Rigidité sous charge élastique |
| Le rapport de Poisson | 0.33 | - | Ratio de déformation latéral à axial |
| Conductivité thermique | 138 | W/m·K | Facilite la propagation de chaleur rapide |
| Coefficient de dilatation thermique | 23.8 × 10⁻⁶ | /K | Extension modérée sous les changements de température |
| Capacité thermique spécifique | 0.90 | J/g·K | Chaleur nécessaire pour augmenter 1 g par 1 k |
| Gamme de fusion | 607 – 654 | degré | Solidus à Liquidus Températures |
| Conductivité électrique | ~36 | % IACS | Convient aux barres de bus non critiques ou aux applications de mise à la terre |
| Vitesse du son (longitudinal) | 6,320 | m/s | Pertinent pour les tests à ultrasons et l'analyse des vibrations |
| Perméabilité magnétique | ≈1.000022 | - | Essentiellement non magnétique pour les applications sensibles à l'EMI |
| Réflectivité (lumière visible) | ~92 | % | Réflectance élevée utile pour les composants solaires et d'éclairage |
Tableau: Paramètres physiques élargis de la feuille d'aluminium 5052-H32.
4. Propriétés mécaniques de la feuille d'aluminium 5052 H32
LePropriétés mécaniques de la feuille d'aluminium 5052 H32Déterminez comment il se comporte sous charge, déformation et stress répété.
Vous trouverez ci-dessous un tableau de résumé concis, suivi d'une analyse détaillée de chaque paramètre clé et de ses implications pratiques.
| Propriété | Valeur typique | Unités | Notes |
|---|---|---|---|
| Résistance à la traction | 228 – 265 | MPA | Plage de résistance pour 0,1 à 0,5 pouce d'épaisseur |
| Limite d'élasticité (compensation de 0,2%) | 138 – 156 | MPA | 15 à 25% plus élevé que l'O-Temper en raison du travail à froid H32 |
| Allongement à la pause | 10 – 16 | % | Mesuré sur 0,125 po. |
| BRINELL DURYNESS (HB) | ~50 | HB | Les équilibres de dureté modérés sont la résistance et la formabilité à l'usure |
| Limite de fatigue (r=–1) | ~95 | MPA | Durabilité de chargement entièrement inversée |
| Fracture Noodness (K₁C) | ≈ 30 | MPA · √m | Capacité d'arrêt des fissures dans des conditions statiques et cycliques |
| Module de résilience | ~0.5 | MJ / m³ | Énergie absorbée par volume unitaire avant de céder |
Résistance à la traction et limite d'élasticité
5052-H32 montre unrésistance à la tractionEntre 228 MPa et 265 MPa, selon l'épaisseur de la feuille et la voie de température exacte.
De plus, c'estlimite d'élasticité(À 0,2% décalé) tombe dans la fenêtre 138–156 MPa.
Par conséquent, les concepteurs peuvent s'appuyer sur un comportement élastique prévisible jusqu'à ces charges, puis s'attendre à une transition progressive vers une déformation plastique faisant l'alliage pardonnant sous des scénarios de surcharge.
Allongement et dureté
En plus de la force, leallongement à la pausevarie de 10% à 16% sur une jauge de 0,125 po.
Par conséquent, les propriétés de la feuille en aluminium 5052 H32 offrent une ductilité suffisante pour former des opérations sans risquer une fracture fragile.
C'estDureté de BrinellD'environ 50 Ho garantit que l'outillage perd des opérations répétées, tout en permettant des opérations de garniture et de coupe avec des coups de poing et des matrices standard.
Fatigue et comportement de fracture
De plus, le 5052-H32 montre unlimite de fatigueprès de 95 MPa sous des cycles entièrement inversés (r =} –1).
Cette caractéristique le rend adapté aux applications vibratoires telles que les panneaux de châssis ou les nageoires d'échanges de chaleur - les charges cycliques où prévalaient.
Leténacité des fractures(K₁c ≈ 30 MPa · √m) Il garantit en outre que les petites fissures ne se propageont pas catastrophiquement, améliorant les facteurs de sécurité dans les composants critiques.
Effets du travail à froid (H32) sur la force
Le tempérament "H32" indique un travail à moitié du temps à moitié à moitié dur et une stabilisation.
En conséquence, la limite d'élasticité augmente de 15 à 25% par rapport au 5052-O recuit, tandis que l'allongement diminue modestement de 2 à 4%.
En pratique, ce tempérament établit un équilibre optimal: stimulerTensile / limite d'élasticitésans compromettre gravement la ductilité, qui s'aligne parfaitement avec beaucoup5052 H32 Propriétés de feuille d'aluminiumExigences dans les contextes marins, architecturaux et industriels.
5. 5052 H32 Propriétés de la feuille d'aluminium de résistance à la corrosion
Lerésistance à la corrosionDes propriétés de la feuille en aluminium 5052 H32 en font un choix supérieur pour les environnements difficiles.
Grâce à sa conception et à son tempérament en alliage, le matériau résiste à la corrosion atmosphérique, marine et induite par le stress, garantissant des performances à long terme durables.
Corrosion atmosphérique générale
Dans les atmosphères urbaines et industrielles typiques, le 5052-H32 forme un film d'oxyde étroitement adhérent dans les minutes suivant l'exposition.
Par conséquent, il surpasse de nombreux alliages structurels, tels que 6061-T6-when laissés à l'extérieur.
Les études sur le terrain rapportent des taux de corrosion inférieurs à 5 μm / an dans les atmosphères C3 (industrielles) et dans les conditions de 3 μm / an dans des conditions rurales (C2), démontrant sa stabilité de surface fiable.
Performance de la pulvérisation marine et de sel
De plus, 5052-H32 excelle dans les tests de pulvérisation de sel (par ASTM B117). Dans les essais s'étendant à 500 heures, les panneaux ne montrent que des piqûres peu profondes et peu profondes inférieures à une pénétration de 25 μm de profondeur et sans épaisseur.
En conséquence, les concepteurs lui font confiance pour les coques de bateau, les plates-formes offshore et les caractéristiques architecturales côtières où l'exposition continue du sel menace des alliages plus faibles.
Résistance à la fissuration de la corrosion du stress
Contrairement aux grades en aluminium à haute résistance, 5052-H32 résiste à la craquement de corrosion des contraintes jusqu'à 90% de sa limite d'élasticité.
Dans des charges de traction soutenues dans des environnements riches en chlorure, il maintient l'intégrité sans initiation ni croissance de fissure.
Par conséquent, les ingénieurs spécifient cet alliage pour les composants chargés de tension tels que les supports de mât et les supports de charge - où la résistance et la résistance environnementale sont essentielles.
Comparaison avec d'autres alliages 5xxx
Par rapport à ses pairs de la série 5xxx, le 5052-H32 établit un équilibre unique.
Par exemple, le 5083-H116 donne une résistance plus élevée (~ 215 MPa) mais exige des traitements post-affrontés plus étendus pour restaurer les performances de corrosion.
Pendant ce temps, 5754-H111 présente une résistance à la piqûre similaire mais ne fournit que ~ 200 MPa Strength.
Par conséquent, le 5052-H32 gagne souvent lorsque la résistance modérée et la résistance à la corrosion supérieure sont importantes dans une égale mesure.
6. Formabilité et ouvrabilité
Roulement en feuille et formage à froid
Les fabricants roulent 5052-H32 en jauges de 0,02 po à 0,5 po.
Grâce à sa dureté modérée, il se plie, les rides et les étire avec un relâchement prévisible.
Directives de rayon de virage
En règle générale, les concepteurs utilisent un rayon de pliage intérieur minimum de 1,5 × épaisseur.
Cette directive préserve l'intégrité des parties et empêche la fissuration des bords.
Dessin profond et formage d'étirement
Avec une limite de formation d'environ 30%, le 5052-H32 tolère des rapports de tirage jusqu'à 2: 1. Son excellente qualité de surface convient également aux panneaux architecturaux formés.
Les considérations de relâchement et de ride
Étant donné que H32 introduit le travail du travail, attendez-vous à environ 3 à 5% de remontée lors de la programmation des freins de presse CNC.
La force adéquate des filigères atténue les rides pendant les tirages profonds.

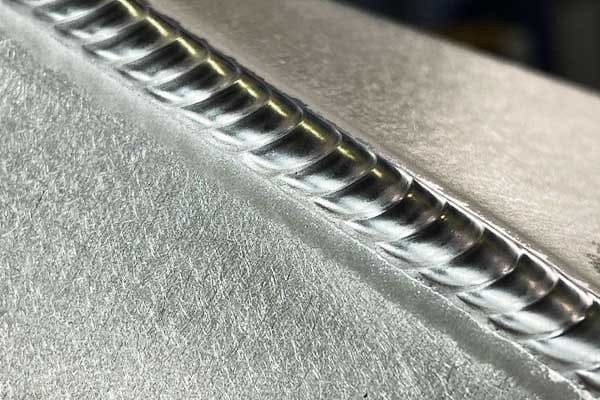

7. Soudabilité et jointure de 5052 H32 aluminium
La soudabilité de5052 H32 Propriétés de feuille d'aluminiumLe rend très polyvalent pour les assemblées dans les applications marines, transport et industrielles.
Ci-dessous, nous examinons les méthodes d'adhésion courantes, les performances conjointes, les effets thermiques et les stratégies pour optimiser la qualité de la soudure.
Processus de soudage communs (TIG, MIG, résistance)
- Mig (GMAW): Utilisation du fil de remplissage ER5356, le soudage MIG atteint des taux de dépôt allant jusqu'à 3 kg / h. Par conséquent, les soudeurs peuvent compléter rapidement les coutures longues sur 0,125 po. Les feuilles tout en maintenant une bonne apparence de perles.
- Tig (GTAW): Grâce à un contrôle de chaleur précis, le soudage TIG produit des soudures étroites et de haute qualité avec des éclaboussures minimales. Les opérateurs exécutent généralement des courants entre 80 et 150 A pour une épaisseur de 1/8 po, assurant une pénétration complète et des transitions en douceur.
-
Soudage au point de résistance: Pour les joints de feuille à feuille, le soudage au comptant excelle en vitesse et en cohérence. À 4 ka et 20 ms habitants, les soudures de résistance au 5052-H32 fournissent des diamètres de pépite d'environ 5 mm, adaptés aux panneaux automobiles et d'appareil.
Résistance à la soudure et à la ductilité
De plus, les joints 5052-H32 conservent des performances mécaniques impressionnantes:
- Résistance à la traction de la zone de soudure: 180–200 MPa (75–85% du métal de base)
- Ductilité (allongement dans les échantillons soudés): ~10 %
- Dureté dans la zone de fusion: 45–48 Hb
Ces chiffres garantissent que les structures soudées résistent aux charges dynamiques, ce qui fait5052 H32 Propriétés de feuille d'aluminiumfiable en service.
Caractéristiques de la zone touchée par la chaleur
De plus, la zone touchée par la chaleur (HAZ) éprouve un ramollissement en raison du recuit partiel:
- Baisse de la limite d'élasticité: Réduction de 10 à 15 MPa par rapport au métal parent
- Changement microstructural: Le grossissement des précipités Mg₂al₃ et une légère croissance des grains
Par conséquent, les concepteurs expliquent souvent une diminution de la résistance localisée en augmentant le chevauchement de la soudure ou en incorporant la pré-stress mécanique dans les articulations critiques.
Traitements post-influencés
De plus, les interventions post-soudures peuvent restaurer les performances:
- Travail à froid léger: Application d'une contrainte de 2 à 3% autour de la zone de soudure récupère jusqu'à 50% de la dureté perdue et de la limite d'élasticité.
- Perge à basse température: L'administration de 0,5 mm indentations de pelage améliore la durée de vie de la fatigue en introduisant des contraintes résiduelles de compression.
- Recuit du stress-relief: Une brève exposition à 150 degrés pendant 1 heure réduit les distorsions résiduelles sans adoucissement appréciable.
En combinant ces traitements, les fabricants maximisent la longévité articulaire et capitalisent sur l'excellentsoudabilité et jointureCaractéristiques inhérentes à 5052 H32 Aluminium.
8. Finies et revêtements de surface
Comportement anodisant
Le 5052-H32 produit un film anodique dense uniforme (5–15 μm) avec un anodisation sulfurique de type II. Par conséquent, il accepte les colorants et les manteaux clairs d'une excellente adhérence.
Adhésion de peinture et de revêtement en poudre
Après le nettoyage alcalin et la conversion du chromate, les finitions peintes ou enduites de poudre dépassent la résistance à la pelage de 1 000 psi dans les tests de hachant, assurant une durabilité à long terme.
Films de protection et revêtements de conversion
Les revêtements de chromate et de non-chromate (par exemple, à base de zirconium) augmentent davantage la résistance à la corrosion, en particulier pour les applications "nues" intérieures qui nécessitent un changement visuel minimal.
9. Applications de la feuille d'aluminium 5052 H32
Merci à son équilibre5052 H32 Propriétés de feuille d'aluminium, Cet alliage trouve des maisons dans des secteurs exigeants.
Ci-dessous, nous explorons quatre domaines d'application clés - chaque fois, illustrant comment sa force, sa résistance à la corrosion et sa formabilité offrent des avantages réels.
Marine et transport
Les constructeurs de bateaux et les constructeurs de véhicules se tournent vers le 5052-H32 pour les composants exposés à des environnements difficiles et à des vibrations constantes. Par exemple:
- Placage de coque et de pont: L'utilisation de 2 mm 5052-H32 au lieu d'acier a économisé une modernisation du ferry côtier 2023 20% du poids du pont, augmentant l'efficacité énergétique de 4% tout en résistant aux piqûres d'eau salée même après 500 heures de test ASTM B117.
- Carburant et réservoirs hydrauliques: Sa soudabilité avec le remplissage ER5356 (donnant 180–200 MPa dans les joints) permet des assemblages sans fuite et sans fuite. En conséquence, les fabricants de camions-citernes de produits chimiques rapportent des échecs liés à la soudure zéro sur des intervalles de service sur cinq ans.
- Carrosserie et corps de bus: Les panneaux légers réduisent le poids du trottoir jusqu'à 15% par rapport à l'acier doux, réduisant la résistance au roulement et réduisant ainsi les coûts d'exploitation d'environ 8% par an.
Enveloppe architecturale et de construction
Les architectes tirent parti des avantages esthétiques et de performance du 5052-H32 dans les façades, la toiture et les parts de soleil:
- Revêtement extérieur: Les panneaux anodisés 5052-H32 (type II, 10 μm d'épaisseur) maintiennent la stabilité des couleurs pendant plus de 25 ans dans les environnements urbains. Une hauteur de Singapour a signalé une réduction de 12% du gain de chaleur solaire, améliorant l'efficacité du CVC.
- Systèmes de toiture: Avec un rayon de pliage de 1,5 × épaisseur, les installateurs forment des profils complexes sur place, la main-d'œuvre de coupe et les coûts de transport. Les feuilles légères minimisent également les exigences de soutien structurel.
- Perssences de Sunshade: Sa réflectivité (~ 92% en lumière visible) redirige le rayonnement solaire, la diminution des reflets intérieurs et la réduction des charges de refroidissement jusqu'à 5%.
Navires sous pression et échangeurs de chaleur
Dans les plantes industrielles et les plates-formes offshore, le 5052-H32 s'avère inestimable pour les vaisseaux résistants à la corrosion et résistants à la fatigue:
- Condenseurs d'eau de mer: Les ailettes à paroi mince (0,8 mm) présentent une excellente conductivité thermique (138 W / m · K) et résiste aux charges cycliques avec une limite de fatigue de ~ 95 MPa. Les opérateurs signalent 30% d'intervalles de service plus longs par rapport aux alternatives en cuivre-nickel.
- Réservoirs de GPL réfrigérés: Les coquilles soudées 5052-H32 résistent à l'embrimance à - à 50 degrés, tandis que le travail à froid après le froid récupère la force de HAZ jusqu'à 50%. Par conséquent, les entreprises pétrochimiques bénéficient de performances sans fuite dans des conditions extrêmes.
- Applications cryogéniques: Son faible coefficient d'expansion thermique (23,8 × 10⁻⁶ / k) minimise la distorsion dimensionnelle pendant le cycle thermique entre - 196 degrés et ambiant.
Produits de consommation et industriels
De l'électronique aux ustensiles de cuisine, les fabricants capitalisent sur la finition et la forme du 5052-H32:

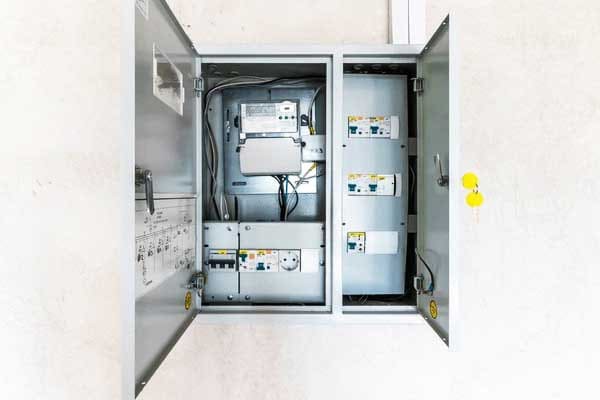

- Enclos électroniques: Une marque de smartphone principale est passée de 6061-T6 à 5052-H32 pour les couvercles de dos anodisés, réduisant les défauts d'anodisation de 15% et réduisant le poids de la couverture de 8%.
- Panneaux d'appareil: Ratios de formation jusqu'à 2: 1, laissez les concepteurs créer des portes de lave-vaisselle et de réfrigérateur sans couture, tandis que la dureté de l'alliage (~ 50 Hb) résiste à la baisse pendant l'expédition.
-
Signale de point de vente: Sa nature non magnétique et sa facilité d'impression d'écran produisent des signes légers et durables pour les environnements de vente au détail, réduisant le temps d'installation d'environ 20%.
10. Analyse comparative
Lorsque les ingénieurs pèsent5052 H32 Propriétés de feuille d'aluminiumContre des alliages alternatifs, ils doivent équilibrer la force, la résistance à la corrosion, la formabilité et le coût.
Le tableau ci-dessous met en évidence les principales différences:
| Propriété | 5052-H32 | 5083-H116 | 5754-H111 | 6061-T6 |
|---|---|---|---|---|
| Densité (g / cm³) | 2.68 | 2.66 | 2.70 | 2.70 |
| Résistance à la traction (MPA) | 228–265 | 305–350 | 210–240 | 290–310 |
| Force d'élasticité (MPA) | 138–156 | 215–235 | 145–160 | 240–260 |
| Allongement (%) | 10–16 | 12–18 | 12–20 | 8–12 |
| Conductivité thermique | 138 W/m·K | 117 W/m·K | 138 W/m·K | 151 W/m·K |
| Limite de fatigue (r=–1) | ~ 95 MPa | ~ 100 MPa | ~ 90 MPa | ~ 80 MPa |
| Résistance à la corrosion | Excellent (qualité marine) | Très haut (grade offshore) | Élevé (industriel) | Modéré (besoin de revêtement) |
| Soudabilité | Excellent (mig / tig) | Bon (nécessite pwht) | Excellent (mig / tig) | Juste (risque de porosité) |
| Évaluation de la formabilité. | ★★★★☆ | ★★★☆☆ | ★★★★☆ | ★★☆☆☆ |
| Applications typiques | Coques marines, réservoirs, enclos | Structures offshore, navires | Panneaux automobiles, vrac | Cadres, garde-corps, structurel |
| Env. Coût ($ / kg)* | 2.50–3.00 | 3.20–3.80 | 2.30–2.80 | 2.70–3.20 |
11. Conclusion
Pour conclure,Propriétés de la feuille en aluminium 5052-H32Fournir un mélange exceptionnel de résistance modérée, une excellente résistance à la corrosion et une formabilité fiable.
En comprenant ses points de données spécifiques, la limite de tension / rendement, la conductivité et les effets de température peuvent optimiser les conceptions pour les performances, le coût et la longévité.
12. FAQ
Que signifie "H32" dans 5052-H32?
Il indique un tempérament à moitié du froid plus la stabilisation, ce qui augmente la limite d'élasticité sans réduire gravement la ductilité.
Puis-je 5052-h32 de tirage profond?
Oui. Suivez la règle de la radius de pliage de 1,5 × épaisseur et la force de filiale vide appropriée pour atteindre des rapports de tirage jusqu'à 2: 1.
Comment le 5052-H32 fonctionne-t-il dans des environnements marins par rapport au 6061-T6?
5052-H32 résiste à la corrosion de l'eau salée beaucoup mieux que 6061-T6, ce qui en fait le choix préféré pour les coques et les quais.
Le 5052-H32 est-il adapté au soudage?
Absolument. Il soulève facilement avec TIG et MIG, conservant jusqu'à 85% de la résistance à la base-métal dans les articulations.
Quelles finitions de surface fonctionnent le mieux sur 5052-H32?
L'anodisation (type II / III), le revêtement en poudre et les revêtements de conversion de chromate ou de zirconium adhèrent tous bien et stimulent la protection contre la corrosion.
