1. Introduction

La plaque à damier en aluminium de qualité marine (également appelée plaque de roulement, plaque à damier ou plaque à diamant) combine une surface antidérapante à motifs-avec la résistance à la corrosion et la légèreté des alliages d'aluminium marins.

Les alliages typiques utilisés pour les tôles à carreaux marines comprennent les 5083, 5086, 5754 et 5052 ; parmi ceux-ci, le 5083 est préféré là où une résistance maximale et une résistance à la fatigue sont requises et le 5754/5052 est utilisé lorsque la formabilité et le coût sont des considérations dominantes.

La plaque à damier est spécifiée pour les terrasses, les passerelles, les rampes, les escaliers, les plates-formes d'accès et de nombreuses applications accessoires, car elle améliore la sécurité, draine l'eau et est facile à fabriquer et à réparer.

Les principaux compromis techniques sont la résistance à la corrosion par rapport à la résistance, la hauteur du motif par rapport aux performances de glissement, et le coût initial par rapport au coût du cycle de vie.

2. Qu'est-ce qu'une plaque à carreaux en aluminium de qualité marine ?

A plaque à carreaux en aluminium de qualité marine(souvent appelée plaque de roulement, plaque à damier ou plaque de diamant) est une feuille d'aluminium plate qui présente un motif en relief sur une ou les deux faces conçu pour fournir une traction antidérapante, un raidissement local et une surface de marche attrayante/robuste.

Lorsqu'il est décrit commequalité marine, la plaque est produite à partir d'alliages, de trempes et de finitions sélectionnés et contrôlés pour fonctionner de manière fiable dans des atmosphères chargées de sel, des zones d'éclaboussures et d'autres expositions marines.

Caractéristiques principales

Surface à motifs :des barres surélevées, des losanges ou des bandes de roulement arrondies qui augmentent la friction sous le pied et améliorent la rigidité locale en flexion par rapport à une tôle lisse de même épaisseur.

Alliages marins :produit à partir d'alliages d'aluminium choisis pour leur résistance à l'eau de mer et leurs performances structurelles (généralement série 5xxx telle que5083, 5086, 5754, 5052).

Trempe et assurance qualité :fourni dans des états appropriés à l'application (par exemple, H111/H116 pour 5083, H22 pour certaines plaques 5754) et accompagné de certificats d'essai en usine et, le cas échéant, de la documentation de la société de classe-.

Finition et traitements de surface :disponible en finition d'usine, avec revêtements de conversion, anodisation, apprêts et peinture ou -revêtements antidérapants en option appliqués pour une durabilité et une sécurité améliorées.

Alliages courants de plaque à damier en aluminium de qualité marine

Les plaques à carreaux en aluminium de qualité marine sont le plus souvent produites à partir deAlliages aluminium-magnésium série 5xxx-, qui ne peuvent pas-traiter thermiquement-et sont connus pour leur excellente résistance à la corrosion dans les environnements riches en chlorure-.

Note:Des alliages tels que 5083 et 5086 sont souvent nécessaires pournavires classésen raison de leur résistance et de leur résistance à la fatigue plus élevées, tandis que les 5754 et 5052 sont privilégiés pourrentabilité et performances de formagedans des applications structurelles non-principales.

Modèles et formes de surface typiques

La plaque à carreaux en aluminium de qualité marine est fournie avec différents modèles de bande de roulement, en fonction des exigences fonctionnelles et de sécurité :

Motif losanges/losanges– conception classique antidérapante-tout usage-

Modèle à 3 ou 5 barres– grip directionnel, adapté aux rampes et charges roulantes

Bande de roulement ronde ou à galets– profil plus bas, confortable sous les pieds, plus facile à nettoyer

Les assiettes sont généralement modelées surun visage, le verso restant lisse pour faciliter le soudage, le collage ou l'installation.

Dimensions typiques et caractéristiques physiques

Plage d'épaisseur :environ0,8 mm à 12 mm

Épaisseurs de pont courantes : 2,0 à 8,0 mm

Largeurs standards :1 000 mm, 1 250 mm, 1 500 mm, jusqu'à 2 500 mm

Densité:~2,66–2,70 g/cm³ (selon l'alliage)

Hauteur du motif :typiquement0,5 à 3,0 mm, en fonction de l'épaisseur de la plaque et du type de motif

3. Propriétés de la plaque à carreaux en aluminium de qualité marine

Composition chimique

Propriétés mécaniques

Les propriétés mécaniques varient selon l'alliage, la trempe et l'épaisseur. Le tableau ci-dessous présente les plages d'ingénierie typiques que vous pouvez utiliser pour la conception préliminaire et la comparaison. Spécifiez toujours les valeurs minimales garanties sur les dessins et demandez des MTC.

4. Fabrication et transformation

Itinéraires de production

Plaque de base laminée à chaud-et laminée à froid- :itinéraires de départ communs. Le motif en damier est formé en passant la feuille entre des rouleaux profilés ou par pressage/gaufrage. Pour les plaques plus épaisses, le modelage peut être réalisé lors du laminage à chaud.

Contrôle de la température :après le modelage, les feuilles peuvent être relâchées ou laissées à l'état d'usine ; certaines applications utilisent un recuit partiel (famille H2x) pour une formabilité améliorée.

Dimensions et épaisseurs typiques

L'épaisseur des tôles à carreaux marines varie généralement de0,8 mm à 12 mmou plus ; les qualités typiques du pont sont de 2 à 8 mm selon l'application et la taille du navire. Les largeurs et longueurs des plaques varient selon l'usine (tailles commerciales standard : 1 000 à 2 500 mm de largeur, longueurs coupées sur commande). ﹙La taille des fournisseurs varie selon la région et le stock de l'usine.﹚

Techniques de fabrication

Coupe:cisaillement, plasma, laser ou jet d'eau (jet d'eau utile pour éviter la déformation thermique).

Pliage/formage :Le motif réduit l'extensibilité de la feuille dans la direction du motif - planifiez les rayons de courbure en conséquence et, lorsqu'un formage précis est nécessaire, envisagez le formage avant le gaufrage.

Soudage:les procédés standards pour l'aluminium (MIG/TIG, friction-agitation) s'appliquent ; utilisez des fils d'apport Al-Mg appropriés et gérez l'apport de chaleur pour contrôler la douceur du HAZ.

Finitions et traitements de surfaces

Finition du moulin :commun; offre une résistance à la corrosion mais peut nécessiter un revêtement pour une protection supplémentaire contre l'abrasion.

Revêtements de conversion / systèmes d'apprêt et de peinture :recommandé avant la couche de finition dans les environnements marins exposés. Des revêtements antidérapants ou des additifs abrasifs peuvent être appliqués là où le motif seul ne répond pas aux exigences d'adhérence.

5. Avantages de la plaque à carreaux en aluminium de qualité marine

Léger et-économe en énergie

En raison de sa faible densité, l’utilisation d’une plaque à carreaux en aluminium de qualité marine peut réduire considérablement le poids de la coque.

Les données montrent que le remplacement des plaques à carreaux en acier par des plaques en aluminium peut réduire le poids structurel de 20 à 30 %, réduisant ainsi le tirant d'eau du navire, améliorant la stabilité et augmentant la capacité de charge.

Excellente résistance à la corrosion

Le film de passivation dense Al₂O₃-MgO formé à la surface des alliages de la série 5xxx peut résister efficacement à l'érosion des ions chlorure de l'eau de mer.

Après 288 heures d'essai au brouillard salin neutre (ASTM B117), le taux de corrosion moyen de l'alliage 5083 est de 0,015 g·m⁻²·h, ce qui est bien inférieur à celui de l'acier ordinaire.

Sa durée de vie en milieu marin peut atteindre 15 à 25 ans et le coût de maintenance pendant la période de service est inférieur de 18 à 22 % à celui des structures en acier.

Avantages économiques et environnementaux

Bien que le prix unitaire des tôles d'aluminium marines (42 000 RMB/tonne) soit 3-5 fois celui de l'acier pour navires (8 500 RMB/tonne), le coût global de construction n'augmente que de 5,8 % en raison de l'optimisation structurelle et de la réduction des heures de soudage.

En termes de protection de l'environnement, il est 100 % recyclable, ce qui permet d'économiser 95 % d'énergie par rapport à la production d'aluminium primaire, conformément à l'objectif de neutralité carbone de l'industrie maritime mondiale.

Traitement et application polyvalents

Il prend en charge la découpe au laser, la découpe au jet d'eau et d'autres processus, et peut être personnalisé en différentes tailles et formes.

La conception du motif peut être ajustée en fonction des scénarios d'application (diamant pour l'antidérapant-, lentille pour la décoration), répondant aux besoins des différents composants marins.

6. Applications dans l'industrie maritime

Les plaques à carreaux en aluminium de qualité marine sont largement utilisées dans les secteurs maritimes et offshore en raison de leurperformances antidérapantes-, résistance à la corrosion, légèreté et facilité de fabrication.

Leurs applications vont des structures de pont primaires aux composants secondaires de sécurité et d'accès sur les navires de toutes tailles.

Terrasses et passerelles

Ponts principaux et ponts météo :Les alliages sélectionnés tels que 5083 ou 5086 offrent une résistance et une résistance à la fatigue suffisantes pour la circulation piétonnière, les charges d'équipement et les charges modérées de véhicules.

Passerelles de service :Les plaques à damier garantissent un mouvement sûr de l'équipage dans des conditions humides ou huileuses, en particulier dans les voies d'accès à la salle des machines et les voies de maintenance.

Passerelles et quais d'embarquement :La construction légère réduit les efforts de manipulation tout en préservant l'intégrité structurelle.

Note de conception :L'épaisseur varie généralement de3 à 8 mmen fonction de la portée, de la charge et de l'espacement des raidisseurs.

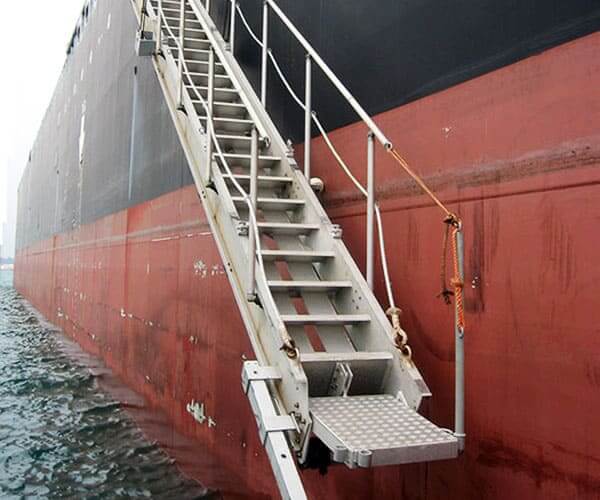

Escaliers, rampes et systèmes d'accès

Marches d'escalier et échelles :Les motifs surélevés réduisent le risque de glissades et de chutes dans les environnements humides ou exposés.

Rampes :Utilisé pour le chargement de véhicules, le transfert de marchandises ou l'embarquement de passagers, en particulier sur les ferries et les bateaux de travail.

Voies de secours :Les-surfaces antidérapantes sont essentielles au respect des réglementations en matière de sécurité maritime.

Note de conception :Les modèles directionnels (par exemple, 3 ou 5 barres) sont souvent préférés sur les rampes pour améliorer l'adhérence dans le sens du déplacement.

Superstructures et plates-formes

Toitures de timonerie et ponts d'accès :Les plaques légères réduisent le poids-maximal et aident à maintenir la stabilité du navire.

Plateformes d'équipement :Convient pour le montage de treuils, de pompes, de compresseurs et d'équipements de navigation.

Plateformes offshore et côtières :Utilisé pour les passerelles et les plates-formes de service où la résistance à la corrosion et la sécurité sont essentielles.

Avantage ingénierie :La masse réduite dans les emplacements élevés améliore la stabilité globale du navire et le comportement en roulis.

Planchers intérieurs et zones utilitaires

Salles des machines :Résistant à l'huile, au carburant et aux produits chimiques de nettoyage ; facile à nettoyer et à inspecter.

Espaces machines :Résiste mieux aux vibrations, à la circulation piétonnière et aux chutes d'outils que de nombreux revêtements de sol en polymère.

Cales et locaux de stockage :Fournit une surface de marche robuste sans nécessiter de traitements de sol supplémentaires.

Choix du matériau :Des alliages tels que5754 ou 5052sont souvent sélectionnés pour ces applications en raison de leur bonne formabilité et de leur rentabilité.

Petites embarcations, yachts et bateaux de travail

Cockpits et ponts arrière :Populaire dans les bateaux de pêche, les patrouilleurs et les bateaux de loisirs.

Bateaux annexes et plates-formes RIB :Les plaques légères améliorent la maniabilité et réduisent les efforts de lancement/récupération.

Surfaces d’outillage et de stockage :Surfaces durables pour un usage intensif dans les navires de pêche commerciale et de service.

Avantage pratique :La combinaison de l'apparence et de la performance rend la plaque à damier adaptée aux zones fonctionnelles et visibles.

Applications marines offshore et industrielles

Installations éoliennes et pétrolières et gazières offshore :Passerelles, marches d'escalier et plates-formes de service exposées à des atmosphères marines agressives.

Quais flottants et pontons :Surfaces légères et résistantes à la corrosion-pour la circulation piétonne.

Chantier naval et infrastructures portuaires :Plateformes temporaires, passerelles de maintenance et rampes d'accès.

Objectif performances :La résistance à la corrosion et la facilité de remplacement sont des facteurs clés dans ces environnements.

7. Comportement à la corrosion dans les environnements marins

Résistance générale à la corrosion

Les alliages marins Al-Mg forment un film d'oxyde passif qui offre une très bonne résistance à l'eau de mer et aux atmosphères marines.

Avec de bons détails (drainage, peinture, isolation contre des métaux différents), ils fonctionnent bien pendant des décennies.

Risques de corrosion galvanique et caverneuse

Couplage galvanique :l'aluminium est anodique pour le cuivre, le laiton et de nombreux aciers inoxydables - isolent les surfaces de contact avec des joints, des rondelles ou des revêtements et évitent tout contact électrique direct.

Corrosion caverneuse :remplir les crevasses avec des débris et du sel accélère l'attaque locale - conception pour le drainage et l'accès pour le nettoyage.

Zones de soudure :Le ramollissement HAZ ne réduit pas nécessairement la résistance à la corrosion, mais un mauvais nettoyage des projections de soudure ou du flux piégé peut provoquer une corrosion locale - nettoyer et appliquer le revêtement de manière appropriée.

Une inspection régulière, des anodes sacrificielles si nécessaire et des détails prudents minimisent le risque de corrosion.

8. Normes et spécifications

Les normes et références courantes pour les tôles à carreaux en aluminium comprennent :

ASTMB632- Spécifications pour les plaques, feuilles et bandes en alliage d'aluminium-magnésium pour bateaux et marines (variantes à carreaux/bande de roulement) (souvent référencées pour les états et les exigences de test).

Normes EN/ISOpour les exigences chimiques et mécaniques des alliages d'aluminium (par exemple, désignations EN AW, série EN 485 pour les tôles/plaques).

Approbations des sociétés de classe(DNV, ABS, Lloyd's) lorsque les plaques sont utilisées dans des navires classés ou des structures offshore -, celles-ci peuvent nécessiter des certificats, une traçabilité et des états spécifiques (par exemple, 5083 H116).

9. Spécifications de la plaque à damier en aluminium de qualité marine Huawei

Exemple de spécification

Nom du produit :Plaque à carreaux en aluminium de qualité marine (exemple : série "Huawei")

Options d'alliage :EN AW-5083, EN AW-5086, EN AW-5754, EN AW-5052 - acheteur à préciser.

Caractère typique :H111 / H116 pour 5083 ; H22 pour 5754 ; H32/H34 pour 5052 (selon les besoins du formage).

Plage d'épaisseur :0,8 mm – 12 mm (jauges courantes en stock : 1,2, 1,5, 2,0, 3,0, 4,5, 6,0 mm).

Type de motif :3 barres / 5 barres / diamant (l'acheteur doit préciser le motif et la hauteur de la barre).

Tailles standards :largeur 1000–2500 mm, longueurs coupées sur commande.

Finition superficielle :finition du moulin ; anodisation ou apprêt + peinture en option.

Minima mécaniques (exemple) :voir le tableau ci-dessous (le fournisseur doit fournir MTC).

5083 H111 : Limite d'épreuve supérieure ou égale à 125 MPa ; UTS 275-350 MPa ; allongement supérieur ou égal à 10 %.

5754 H22 : contrainte d'épreuve ~130–185 MPa ; UTS 220-290 MPa ; allongement supérieur ou égal à 7–12 %.

Documentation:Certificat de test en moulin (EN 10204 / 3.1 ou équivalent) requis pour chaque chaleur/lot.

Certifications (facultatif) :Homologation DNV / ABS / Lloyd's / BV sur demande.

Conditionnement:palettisé avec intercalaire de protection ; inhibiteurs de corrosion appliqués aux expéditions à l’exportation.

10. Comparaisons avec d'autres matériaux

La tôle à carreaux en aluminium de qualité marine est principalement comparée à l'acier pour navires, à la fibre de verre (FRP) et à l'acier inoxydable dans les applications marines, avec les performances et les différences économiques suivantes :

11. Conclusion

La plaque à carreaux en aluminium de qualité marine n'est pas simplement un produit de revêtement de sol ; il s'agit d'un système d'ingénierie-haute performance qui fournit une solution-à multiples facettes aux principaux défis de l'environnement marin.

Il combine magistralement la fonction de sécurité essentielle de la résistance au glissement avec les avantages structurels d'une haute résistance, les avantages économiques d'un faible entretien et les gains de performances de l'allègement.

Pour tout architecte naval ou constructeur naval souhaitant créer un navire sûr, durable et efficace, la spécification d'une plaque à damier en aluminium de qualité marine certifiée est un investissement sans équivoque et intelligent dans la qualité et la longévité.

FAQ

Q1 - Quel alliage dois-je choisir pour un pont de ferry soumis à un trafic de véhicules lourds ?
R : Préférez le 5083 ou le 5086 dans un état approprié (H116, etc.) avec une épaisseur adaptée aux charges du véhicule et à l'empreinte des roues ; ces alliages ont un UTS plus élevé et une résistance à la fatigue supérieure.

Q2 - Une tôle à carreaux peut-elle être soudée à une tôle plate d'un alliage différent ?
R : Oui, mais sélectionnez un métal d’apport compatible et tenez compte des potentiels galvaniques. Évitez de coupler l’aluminium directement au cuivre/laiton ; utiliser des joints ou des revêtements isolants.

Q3 - Comment spécifier les performances antidérapantes- ?
R : Spécifiez le type de motif, la hauteur de la barre et les données de test (par exemple, coefficient de friction dans des conditions humides/graisses) et confirmez avec les échantillons du fournisseur.

Q4 - Quels tests et quels documents dois-je demander ?
R : Certificat de test d'usine (EN 10204 3.1 ou équivalent), analyse chimique, résultats d'essais mécaniques et certificats de société de classe s'ils sont installés sur des navires classés.

Q5 - Combien de temps dure généralement une plaque à damier en aluminium marin ?
R : Avec une sélection correcte d'alliage, des détails (drainage et isolation des métaux différents) et des revêtements si nécessaire, des décennies de service sont typiques ; le cycle de vie dépend de la gravité de l’exposition et de l’usure mécanique.
